Echilibrarea turbinelor: Misiune critică pentru producerea energiei

Introducere: amploarea problemei

Rotoarele turbinelor (cu abur, cu gaz și hidro), ale turbocompresoarelor și turbodiesel-urilor — precum și rotoarele generatoarelor din centralele electrice — funcționează în condiții extreme:

• Viteze foarte mari: 3.000–30.000 rpm
• Masă enormă: un rotor de turbină CHP cântărește 20–100 tone
• Temperaturi extreme: până la 500–600°C
• Presiune ridicată: până la 300 de atmosfere

Consecințele dezechilibrului:

• Vibrații transmise în fundațiile clădirii centralei electrice
• Uzura accelerată a rulmenților (un singur rulment de turbină poate costa 60.000–150.000 EUR)
• Riscul unei avarii catastrofale a rotorului
• Pierderi de producere a energiei electrice (pierderi de sute de mii de EUR pe oră)

Tipuri de turbine

1. Turbine cu abur

Aplicație: centrale CHP, centrale nucleare, mari instalații industriale

Putere: de la 5 MW la 1.200 MW

Viteză: 3.000 rpm (sincron cu rețeaua de 50 Hz)

Masa rotorului: 20–100 tone

2. Turbine cu gaz

Aplicație: unități turbogaz, stații de compresoare pe conducte de gaz

Viteză: 10.000–15.000 rpm

Temperatură: până la 1.200°C în zona de ardere

3. Turbine hidro

Aplicație: centrale hidroelectrice

Viteză: 75–1.000 rpm (în funcție de căderea de apă)

Masă: până la 200 tone pentru mari centrale hidro

Grad de echilibrare: G6,3 — standardul ISO 1940-1 clasifică turbinele hidraulice separat de turbinele cu gaz și cu abur (G2,5).

Limite de vibrație: agregatele hidraulice au criterii proprii în ISO 10816-5: limita A/B este de 1,6 mm/s pentru agregatele orizontale pe fundații rigide și pentru agregatele verticale rezemate pe fundație, și de 2,5 mm/s acolo unde carcasele rulmenților sunt rezemate pe carcasa mașinii — vizibil mai strict decât limitele generale.

Atenție la banda de măsurare: la 75 rpm, frecvența de rotație este de doar 1,25 Hz, cu mult sub limita inferioară implicită a benzii valorii ef. (10 Hz). Reduceți această limită din setări înainte de a evalua nivelul de vibrație al unui agregat hidraulic cu turație redusă.

4. Turbocompresoare

Aplicație: metalurgie, chimie, rafinării petroliere

Viteză: 15.000–30.000 rpm

Grad de echilibrare: G2,5 (foarte strict)

Echilibrarea turbinelor: procesul

Când este necesară echilibrarea

• După o revizie generală a turbinei
• După înlocuirea sau repararea paletelor
• Când vibrația depășește limita A/B a mașinii respective (4,5 mm/s pentru unitățile turbogaz conform ISO 10816-4; 3,8 mm/s pentru turbinele cu abur peste 50 MW la 3.000 rpm conform ISO 10816-2)
• Planificat — la fiecare 2–4 ani (în funcție de orele de funcționare)

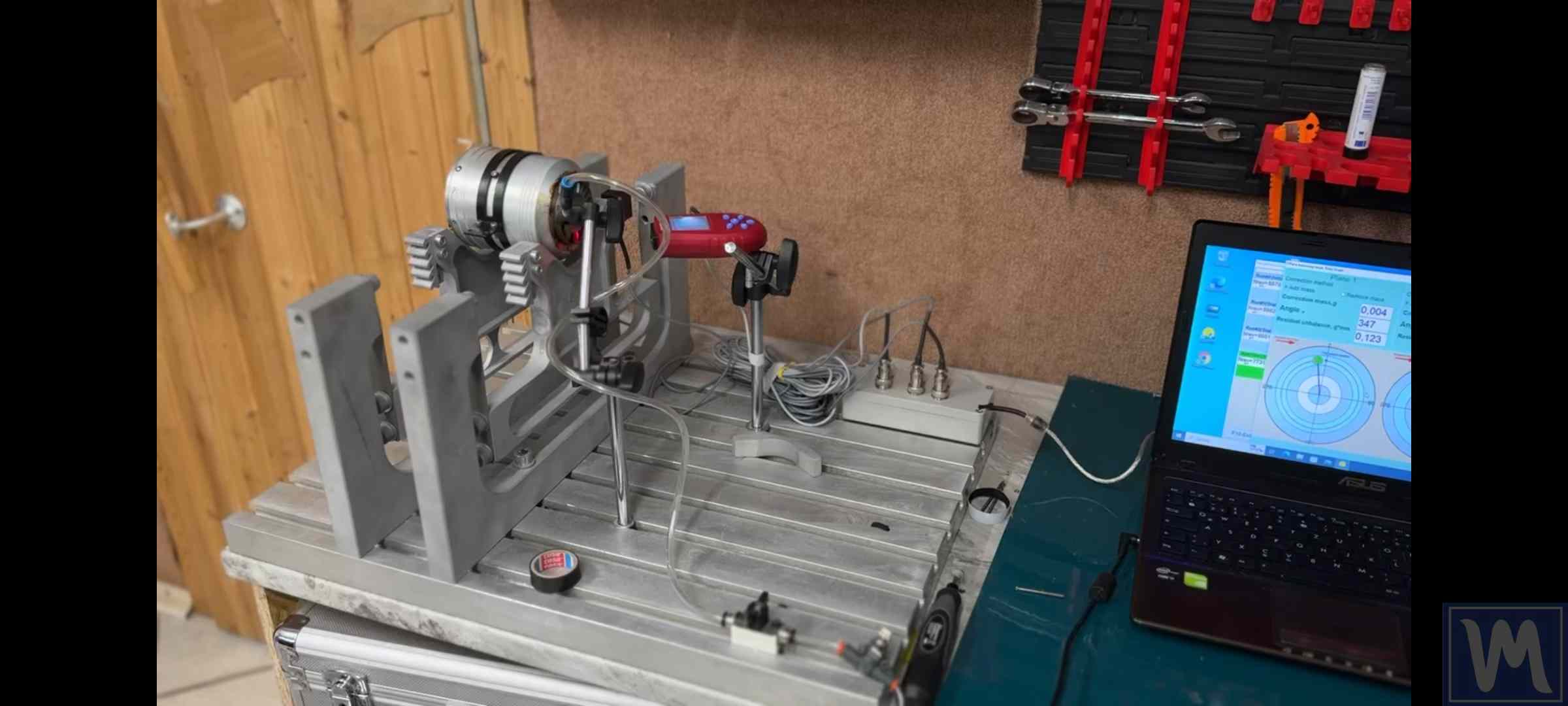

Procesul de echilibrare a rotorului turbinei

1. Demontare: oprirea turbinei, răcire, deschiderea carcasei și scoaterea rotorului (poate dura 3–7 zile)
2. Inspecție: verificarea geometriei, examinarea paletelor și discurilor
3. Echilibrare: pentru un rotor flexibil de centrală electrică — pe o mașină specializată în mai multe etape
4. Echilibrare la viteză mică: 500–1.000 rpm
5. Echilibrare la viteză mare: până la viteza de lucru
6. Remontare și reinstalare

Economia echilibrării turbinelor

Costul lucrărilor

Costul NEechilibrării

Exemplu: o centrală CHP cu o turbină de 200 MW

Dacă NU echilibrați:

• Oprire de urgență din cauza vibrațiilor: 200 MW × 24 ore × 140 EUR/MWh = 672.000 EUR pierderi
• Avaria rulmentului: 200.000 EUR înlocuire + timp de nefuncționare
• Riscul distrugerii complete a rotorului: daune de sute de milioane

Dacă echilibrați:

• Oprire planificată: 3–5 zile
• Echilibrare: 120.000 EUR
• Funcționare fiabilă pentru următorii 3–5 ani

Rentabilitatea investiției: prevenirea unei singure avarii amortizează costul de 5–10 ori!
