Echilibrarea concasoarelor și morilor: lucrul în condiții extreme

Pe scurtRotorii concasoarelor și morilor se echilibrează după starea reală, nu după calendar: la înlocuirea ciocanelor sau bătătoarelor, la apariția vibrațiilor și la fiecare 3–6 luni. Curățați întâi tot materialul acumulat și schimbați ciocanele în perechi opuse, cu diferență de până la 100 g, sau ca set complet.

Când se aplică

  • După înlocuirea ciocanelor sau bătătorilor concasorului
  • Când apar vibrații puternice sau fisuri în fundație
  • Periodic, la fiecare 3-6 luni, în funcție de stare
  • Uzura neuniformă a ciocanelor sau elemente de lucru rupte

Când nu se aplică

  • Echilibrați conform stării reale, nu după un calendar fix
  • Inutil pe un rotor necurățat sau deteriorat
  • Masele de corecție trebuie să reziste sarcinilor de șoc

Particularitatea: Echipamentele de concasare funcționează în cele mai solicitante condiții — sarcini de șoc, uzură abrazivă și acumulare de material. Echilibrarea în acest caz necesită o abordare specială.

Introducere

Concasoarele și morile se numără printre cele mai solicitante echipamente de exploatat. Rotorii lor funcționează sub sarcini de șoc constante, suferă o uzură abrazivă extremă și acumulează materialul procesat.

Problema-cheie: dezechilibrul în acest caz nu este static — se schimbă constant pe măsură ce elementele de lucru (ciocane, bătătoare, cuțite) se uzează sau se defectează.

Tipuri de echipamente de concasare

Echilibrarea unui concasor la o fabrică din industria alimentară: pregătirea echipamentului pentru diagnosticarea vibrațiilor

Foto 1. Echilibrarea unui concasor la o fabrică din industria alimentară: pregătirea echipamentului pentru diagnosticarea vibrațiilor și echilibrarea în condiții de producție

1. Concasoare cu ciocane

Construcție: un rotor cu ciocane montate articulat, care oscilează liber pe axele lor.

Probleme de dezechilibru:

  • Uzură neuniformă a ciocanelor — unul se poate uza mai mult decât celelalte
  • Defectarea unui ciocan — o pierdere bruscă de masă creează un dezechilibru grav
  • Acumularea de material — produsul umed sau lipicios aderă neuniform

2. Concasoare de impact și mori

Construcție: un rotor cu bătătoare sau cuțite fixate rigid.

Probleme de dezechilibru:

  • Uzură unilaterală — la procesarea materialului abraziv
  • Ciobiri și fisuri în elementele de lucru
  • Impacturi cu metal — acestea pot îndoi sau rupe un bătător

Probleme specifice ale echipamentelor de concasare

Problema 1: Uzura extremă și neuniformă

Cauză: materialul abraziv (minereu, pietriș, cărbune) uzează rapid elementele de lucru. Uzura apare neuniform din cauza neomogenității materialului și a regimului de alimentare.

Consecințe: dezechilibrul crește rapid. Dacă un ciocan cântărea 5 kg și, după o lună de funcționare, cântărește 4,5 kg, este deja un dezechilibru serios pentru rotor.

Critic: concasoarele necesită echilibrare NU după un calendar fix, ci în funcție de starea lor reală — după înlocuirea ciocanelor, când apare vibrația și periodic (o dată la 3-6 luni).

Particularitățile echilibrării concasoarelor

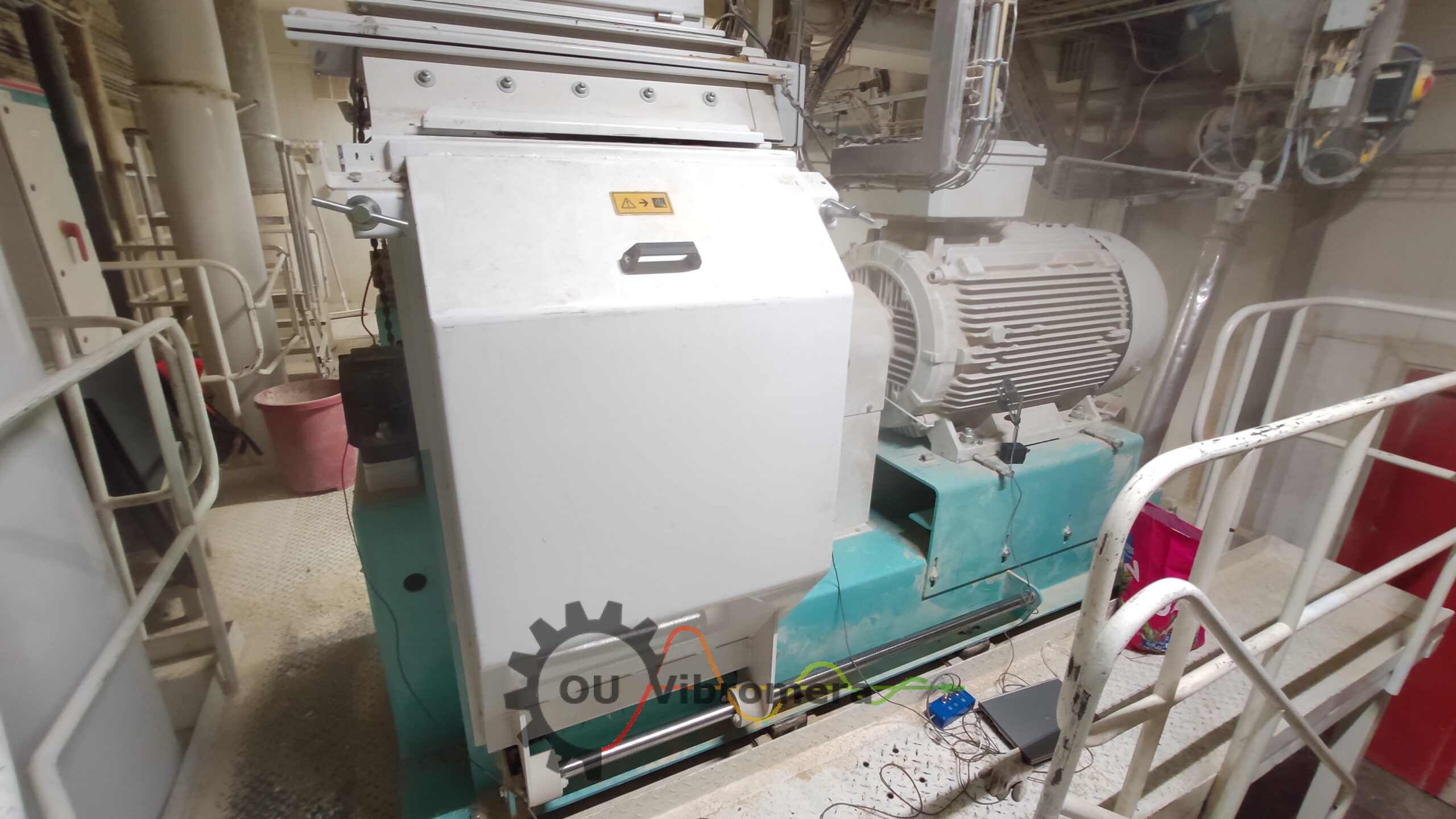

Echilibrarea unui concasor la o fabrică din industria alimentară: senzori de vibrații montați pe carcasa echipamentului

Foto 2. Echilibrarea unui concasor: senzori de vibrații fixați pe reazemele rulmenților în timp ce se efectuează măsurătorile pentru determinarea dezechilibrului

Pregătirea: critic de importantă!

  1. Curățarea rotorului: îndepărtați TOT ce s-a acumulat. Utilizați răzuitoare, apă sub presiune și aer comprimat
  2. Inspectarea ciocanelor/bătătoarelor: verificați integritatea FIECĂRUI element. Fisurile sau ciobirile înseamnă înlocuire
  3. Verificarea fixărilor: strângeți toate șuruburile. Concasoarele funcționează cu impacturi, așa că fixările se slăbesc
  4. Fundația: verificați șuruburile de ancorare. Sarcinile de șoc le pot slăbi

Recomandări practice

Listă de verificare înainte de echilibrarea unui concasor

  • Curățare: rotor curățat de tot materialul acumulat (100%)
  • Inspecție: toate ciocanele/bătătoarele intacte, fără fisuri
  • Completitudine: numărul de ciocane corespunde construcției
  • Simetrie: înlocuiți ciocanele în perechi opuse (diferență de masă între ciocanul nou și cel uzat de până la 100 g) sau ca set complet; dacă nu aveți un set complet, distribuiți simetric ciocanele rămase pe rotor
  • Fixările rotorului: șuruburi strânse, pene la locul lor
  • Rulmenți: fără joc, fără supraîncălzire, lubrifiere în ordine
  • Fundație: șuruburi de ancorare strânse, fără fisuri

Studiu de caz real: un concasor la o fabrică de prefabricate din beton

Situația inițială

Obiect: un concasor cu ciocane pentru concasarea pietrișului

Problemă: vibrație puternică (12 mm/s), zgomot, fisuri în fundație

Cauză: 3 din 24 de ciocane rupte, restul uzate neuniform

Lucrări efectuate

  1. Oprirea concasorului, demontarea apărătorilor
  2. Inspectarea rotorului — s-au găsit 3 ciocane rupte
  3. Înlocuirea ÎNTREGULUI set de ciocane (24 de bucăți) cu unele noi
  4. Echilibrarea rotorului în propriii rulmenți cu Balanset-1A
  5. Consolidarea fundației (întărire cu beton)

Rezultatul

  • Vibrația redusă de la 12 la 2,8 mm/s (în limitele standard)
  • Zgomot redus cu ~15 dB
  • Producția a crescut cu 8%

Economia

Costuri:

  • Set de ciocane (24 de bucăți): 7.200 €
  • Echilibrare: 1.400 €
  • Consolidarea fundației: 1.800 €
  • TOTAL: 10.400 €

Beneficiu anual:

  • Timp de oprire evitat: 15 zile × 3.200 € = 48.000 €
  • Durata de viață a rulmenților triplată: o economie de 4.800 €/an
  • Creșterea producției cu 8%: +14.000 €/an profit suplimentar
  • Beneficiu total: 66.800 €/an

ROI: 66.800 € / 10.400 € = 6,4× (amortizare în 2 luni)

Concluzie

Echilibrarea echipamentelor de concasare este o activitate în condiții extreme care necesită o abordare specială. Principiile-cheie ale succesului sunt:

  • Pregătire temeinică: curățare, inspecție și înlocuirea elementelor uzate în perechi sau ca set complet
  • Fixări fiabile: masele de corecție trebuie să reziste sarcinilor de șoc
  • Regularitate: echilibrați în funcție de uzura reală, nu doar după un calendar fix
  • O abordare holistică: vibrație + fundație + rulmenți + transmisie

Cu abordarea corectă, echilibrarea unui concasor se amortizează în 2-3 luni prin evitarea timpului de oprire și prelungirea duratei de viață a echipamentului.
