Calculator de toleranță ISO 1940: Un ghid practic
Elementul central al unei echilibrări profesionale nu este doar reducerea vibrațiilor, ci și demonstrarea faptului că, calitatea atinsă corespunde standardelor industriale. Exact pentru acest scop este conceput calculatorul de toleranță integrat în Balanset-1A, conform ISO 1940.
Care este scopul calculatorului de toleranță?
Calculatorul determină dezechilibrul rezidual admisibil pentru un rotor, pe baza masei sale, a turației de funcționare și a clasei de calitate cerute (clasa G). Acest lucru vă permite să evaluați obiectiv, după corecție, dacă rezultatul corespunde cerințelor.
Ce înseamnă clasele G? (Exemple practice)
Clasa G (gradul de calitate) conform ISO 1940 este, în esență, o „limită de viteză” pentru vibrații. Cu cât este mai mic numărul G, cu atât cerința este mai strictă și cu atât mai lin trebuie să funcționeze rotorul. Iată câteva exemple tipice:
| Grad de calitate (Clasa G) | Rotoare tipice / Exemple de aplicații |
|---|---|
| G 40 | Arbori cotiți de motoare diesel navale mari, cu turație redusă |
| G 16 | Arbori cotiți de motoare în 4 timpi cu turație ridicată, concasoare, mașini agricole (mulcere) |
| G 6.3 | Rotoare de pompe, ventilatoare industriale, roți de ventilator, arbori cardanici, componente de mașini-unelte |
| G 2.5 | Turbine (gaz și abur), compresoare, axe de mașini de rectificat, motoare electrice de mare viteză |
| G 1.0 | Axe de rectificat de precizie, giroscoape |
Încercați singur!
Utilizați calculatorul nostru online gratuit de toleranță de pe site-ul nostru principal pentru a determina rapid calitatea de echilibrare necesară pentru rotorul dumneavoastră specific.
Utilizați calculatorul online acumCum să utilizați calculatorul: Pas cu pas
1. Introducerea parametrilor

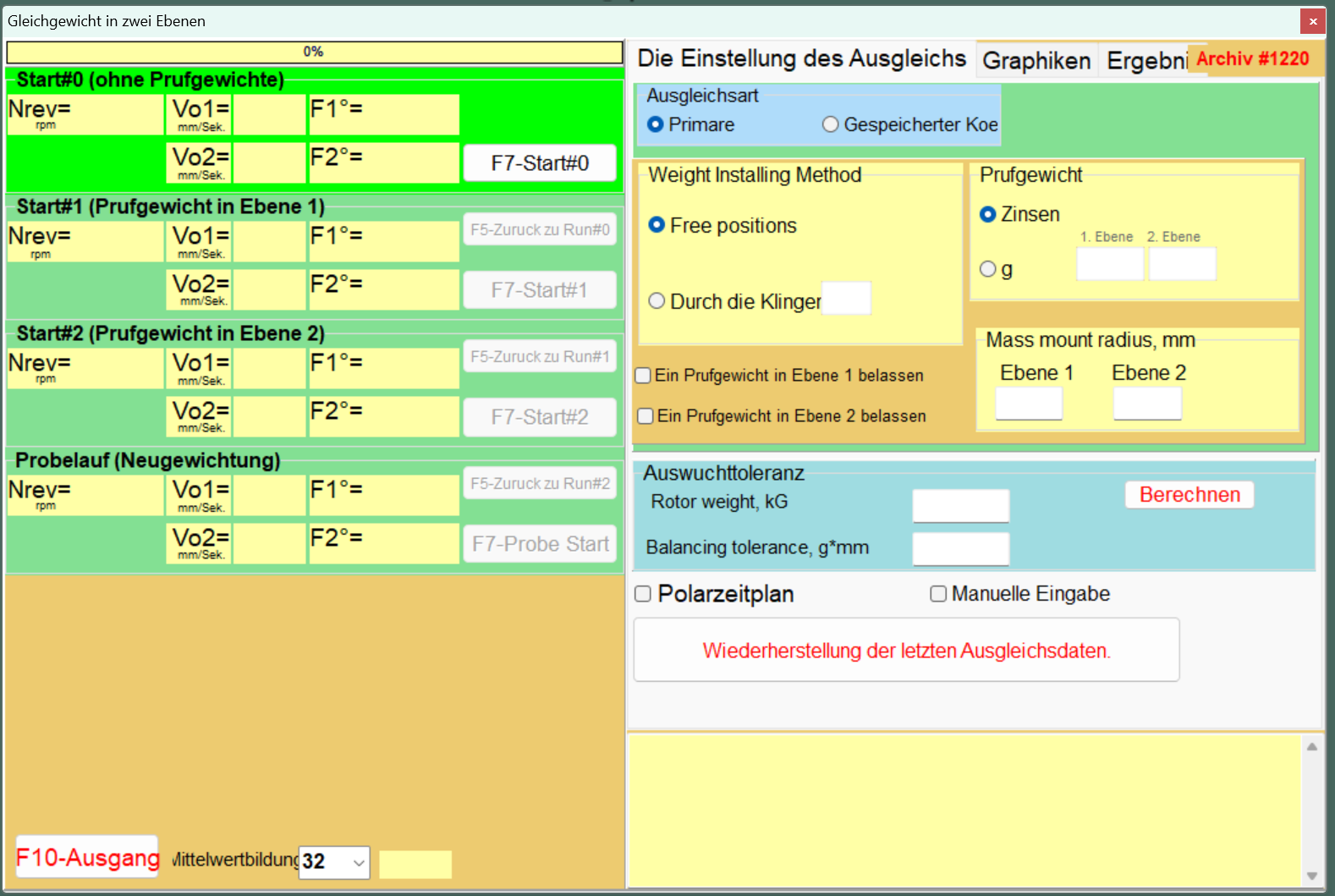

În software-ul Balanset-1A, deschideți fereastra „Calcularea toleranței de echilibrare”. Aici trebuie să introduceți următorii parametri:
- Masa rotorului (Rotor mass): Greutatea rotorului de echilibrat.
- Turația de funcționare (Rotor speed): Turația la care mașina funcționează în regim normal.

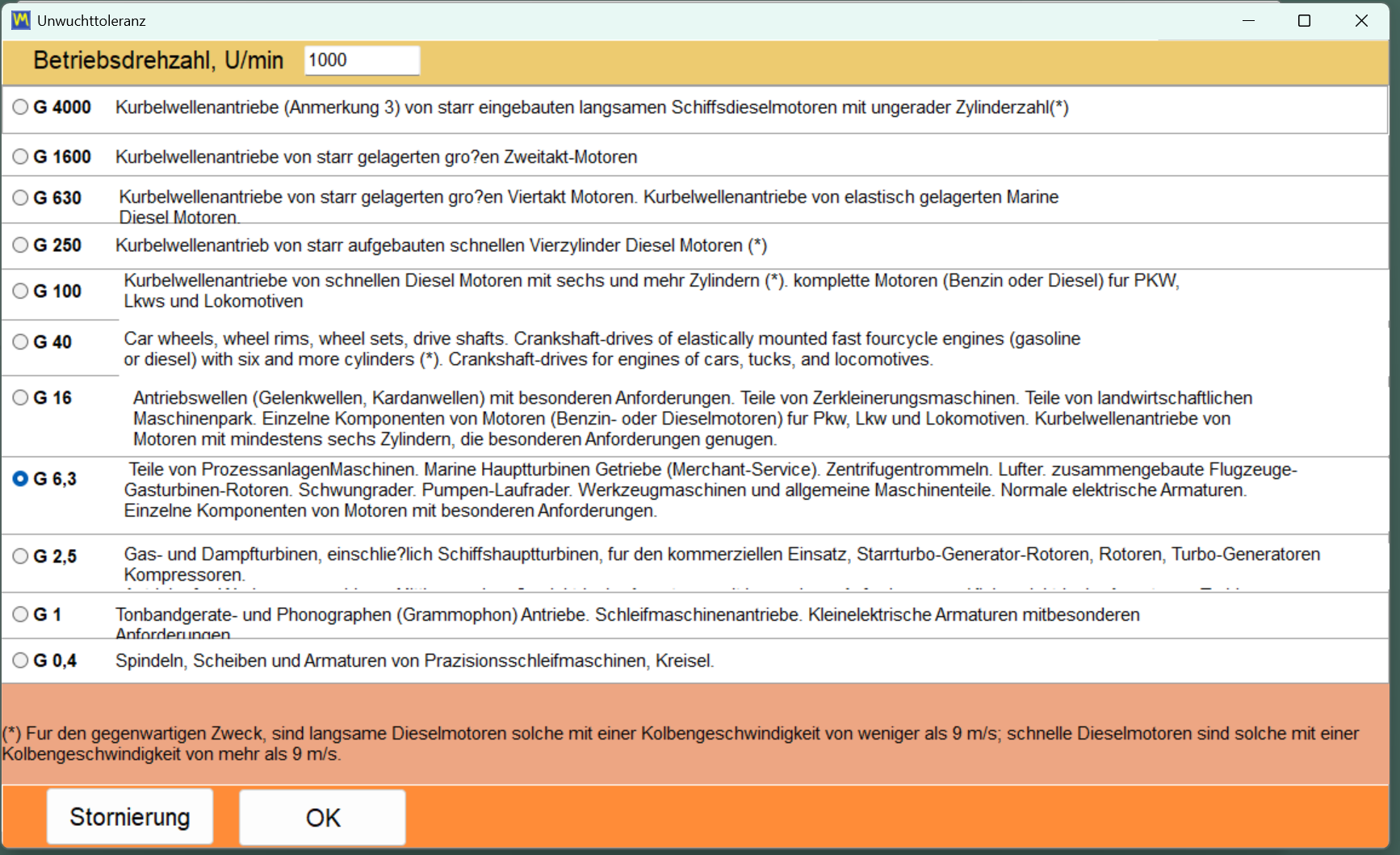

- Clasa de calitate (Balance quality grade): Selectați clasa G corespunzătoare conform ISO 1940 (de ex. G 6.3 pentru pompe, G 2.5 pentru arbori cotiți).
- Raza (Radius): Raza la care sunt aplicate greutățile de corecție.
2. Calcularea și interpretarea rezultatelor

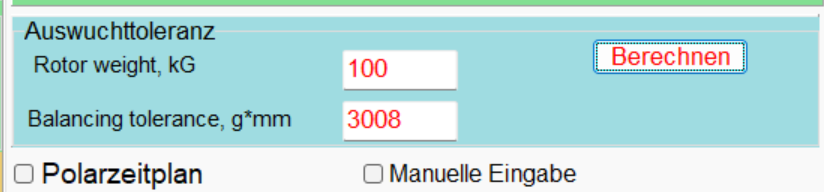

După ce faceți clic pe „Calculate”, software-ul afișează rezultatele:
- Dezechilibru rezidual admisibil (Permissible residual unbalance): Valoarea maximă permisă a dezechilibrului rezidual, adesea exprimată în grame-milimetru (g·mm).
- Excentricitate admisibilă (Permissible eccentricity): Deplasarea maximă corespunzătoare a centrului de masă.
Comparați această valoare țintă cu valoarea reală afișată de dispozitiv după echilibrare. Dacă valoarea dumneavoastră reală este mai mică sau egală cu valoarea țintă, munca dumneavoastră corespunde standardului industrial.
3. Unități și opțiuni
Software-ul oferă flexibilitate suplimentară. De exemplu, puteți ajusta unitățile de măsură pentru calcul, ceea ce este deosebit de util pentru documentație.
Avantajele calculatorului integrat
- Control profesional al calității: Nu livrați doar un rotor „silențios”, ci unul care corespunde în mod demonstrabil standardelor internaționale.
- Eficiență automatizată: Fără căutare manuală în tabele. Toate calculele sunt efectuate instantaneu și fără erori.
- Documentație fiabilă: Rezultatele pot fi preluate direct în rapoartele dumneavoastră de echilibrare.
Integrarea calculatorului de toleranță ISO 1940 face din Balanset-1A un instrument puternic pentru oricine acordă importanță lucrărilor de echilibrare precise și conforme cu standardele.
